cad怎么修改线性标注样式？一步步教你怎么修改
仙山 • 2023-12-17 20:18:04 • 7919次
在 CAD 制图过程中，线性标注样式的设置是至关重要的。一个合适的线性标注样式不仅可以让你的图纸更加美观，还能提高图纸的可读性。那么，你是否知道如何修改 CAD 线性标注样式呢？本文将为你详细解答这个问题，帮助你轻松掌握这个技巧。
一、了解 CAD 线性标注样式
我们需要了解 CAD 中的线性标注样式。线性标注样式是用于表示线段长度、角度、半径等尺寸的一种标注方式。在 CAD 软件中，我们可以通过修改标注样式来调整线性标注的外观。
二、修改线性标注样式
我们将进入实战环节，教你如何修改线性标注样式。
1. 打开 CAD 软件，进入图纸编辑界面。

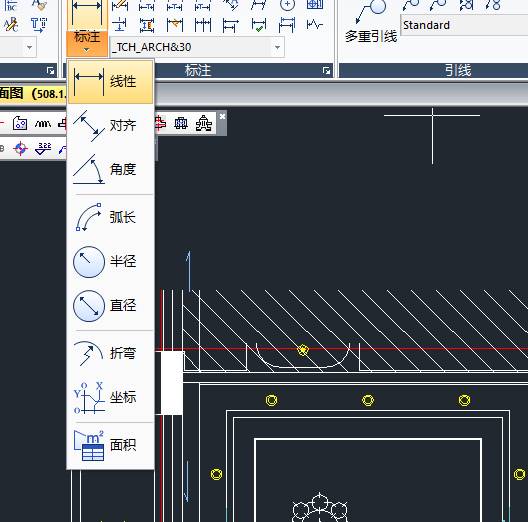

2. 选择需要修改标注样式的线段或图形，然后点击“标注”工具栏上的“线性标注”按钮。
3. 在弹出的“线性标注”对话框中，点击“修改”按钮。
4. 在“修改标注样式”对话框中，你可以对线性标注样式进行详细设置，如 - 调整字体：选择合适的字体、字号和字形。
- 修改颜色：选择标注线和文字的颜色。
- 调整线型：选择标注线的线型和宽度。
- 设置箭头：选择箭头样式、大小和位置。
5. 在设置完成后，点击“确定”按钮，完成线性标注样式的修改。
三、实战演练
下面，我们通过一个具体的例子来实战演练一下如何修改线性标注样式。
假设我们有一张图纸，其中有一段线段长度为 100mm，我们需要修改其线性标注样式。
1. 打开 CAD 软件，打开该图纸。
2. 选择线段，点击“标注”工具栏上的“线性标注”按钮。
3. 在弹出的“线性标注”对话框中，点击“修改”按钮。
4. 在“修改标注样式”对话框中，进行如下设置 - 字体：宋体，字号：10，字形：正常。
- 颜色：标注线为红色，文字为黑色。
- 线型：实线，宽度：0.2mm。
- 箭头：箭头大小为 10，箭头位置为起点。
5. 点击“确定”按钮，完成线性标注样式的修改。
通过以上步骤，我们成功修改了线段的线性标注样式。
本文为你介绍了 CAD 线性标注样式的修改方法，并通过实战演练让你轻松掌握了这个技巧。希望你在今后的 CAD 制图过程中，能够灵活运用这个方法，让图纸更加美观、专业。
