CAD2020中的神秘“外部参照显示”设置？轻松掌握的秘诀
委绍辉 • 2023-12-30 09:50:53 • 6666次
在 CAD2020 这个强大的设计工具中，有一个功能非常实用，却常常被新手忽视，那就是“外部参照显示”。不要小看这个功能，它能在你的设计过程中发挥大作用。那么，如何设置 CAD2020 中的外部参照显示呢？本文将为你一一揭晓。
我们需要了解什么是外部参照。在 CAD2020 中，外部参照是一种链接到其他文件的方法，这些文件可以是 CAD 图纸、图片、PDF 文件等。通过外部参照，我们可以在一个文件中查看和编辑另一个文件的内容，这对于协同工作和文件管理来说非常方便。
我们来探讨如何设置外部参照显示。
一、准备工作
在设置外部参照显示之前，请确保你已经正确地链接了外部参照文件。然后，我们开始进行设置。
1.打开 CAD2020 软件，点击菜单栏上的“视图”选项，然后选择“外部参照”。
2.在弹出的“外部参照”对话框中，点击“管理”按钮。
3.在“外部参照管理器”窗口中，选择你想要设置显示的外部参照文件，然后点击“打开”。
二、设置外部参照显示
1.在外部参照文件打开后，你会发现它以虚线框的形式显示在画布上。为了更好地查看和编辑外部参照内容，我们需要调整其显示样式。
2.点击菜单栏上的“视图”选项，然后选择“图形对象”。
3.在弹出的“图形对象”对话框中，选择“填充”选项卡。
4.在“填充”选项卡中，你可以设置外部参照的填充颜色、线型和线宽等属性。调整完毕后，点击“确定”按钮。

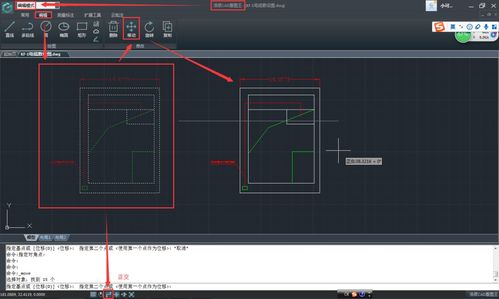

5.此时，你会发现外部参照的显示效果发生了变化。如果你想要进一步调整其显示大小和位置，可以点击并拖动虚线框，将其移动到合适的位置，然后用鼠标滚轮调整其大小。
三、总结
通过以上步骤，你已经成功地设置了 CAD2020 中的外部参照显示。这个功能可以帮助你在设计过程中更加高效地查看和管理外部参照文件，提高你的工作效率。希望本文的讲解能让你对 CAD2020 中的外部参照显示设置有更深入的了解，助你在设计道路上越走越远。
